摘要：针对316L不锈钢循环塑性响应的非线性、路径依赖及滞回特征，传统经验本构模型在复杂加载条件下描述能力有限，纯数据驱动模型又缺乏物理可解释性。为兼顾物理意义与预测精度，本文提出一种基于Chaboche物理约束与LSTM残差学习的灰箱本构模型，用于316L不锈钢单轴循环塑性行为的建模与预测。
项目简介
本项目面向316L不锈钢循环塑性行为建模，构建了一种基于Chaboche物理主干与LSTM残差学习相结合的灰箱本构模型。
系统概述
针对316L不锈钢循环塑性响应中显著的非线性、路径依赖与滞回特征，传统经验型本构模型在复杂加载历史下的描述能力有限，而纯数据驱动模型又普遍缺乏明确的物理可解释性。为兼顾本构参数的物理意义与模型的预测能力，本文提出一种基于Chaboche物理约束与长短期记忆网络（LSTM）残差学习的灰箱本构建模方法，用于316L不锈钢单轴循环塑性行为的建模与预测。
该方法以包含指数型各向同性硬化和双背应力随动硬化机制的Chaboche模型作为物理主干，在增量加载过程中显式更新应力及内变量状态，并将总应变、应变增量、物理应力、等向硬化变量和背应力变量构造成时序输入，由LSTM学习参考响应相对于物理基线的残差项，从而建立“物理主干—数据修正”耦合的灰箱本构框架。在实现方面，构建了合成数据训练流程、外部数据接入接口、模型评估与可视化模块，并完成了有限元嵌入验证。
结果表明，该方法在合成数据条件下能够高精度重构物理基线响应，验证了模型架构与训练流程的正确性；在构建的文献风格代理 数据集上，相较于纯Chaboche模型，灰箱模型测试集均方根误差由271.34 MPa降至20.86 MPa，决定系数由-0.5460提高至0.9909，平均绝对误差由215.21 MPa降至14.69 MPa，表现出更优的滞回响应拟合能力和路径泛化能力。噪声鲁棒性测试表明，该模型在低噪声条件下具有较好的稳定性，但在较 高噪声水平下预测精度下降明显。研究结果说明，所提出的灰箱本构建模方法能够较好平衡物理可解释性与数据驱动表达能力，可为后续接入真实实验数据的循环塑性本构研究提供基础。
系统架构
本系统采用“物理模型主干 + 数据驱动残差修正”的灰箱架构：底层以含指数型各向同性硬化和双背应力随动硬化机制的Chaboche本构 模型作为物理约束核心，在给定应变路径下逐步更新应力及内变量状态；中间层将总应变、应变增量、物理应力、等向硬化变量和背应 力变量组织为时序特征；上层利用LSTM网络学习参考响应相对于物理基线的残差项，并与物理应力叠加得到最终预测结果；同时系统配套构建了数据加载、残差训练、结果评估、可视化分析及有限元嵌入验证模块，从而形成完整的循环塑性灰箱本构建模流程
快速开始
在MATLAB中添加 D:/ML_Constitutive_LSTM/src 路径后，可运行 main 完成合成数据下的灰箱模型训练，或运行 main_external(‘D:/ML_Constitutive_LSTM/data/literature_style_316L’, 0.8) 基于外部代理数据集开展训练与评估。
环境要求
本项目需在 Windows 环境下运行 MATLAB，并安装 Deep Learning Toolbox 以支持 LSTM 网络训练；若使用 main_external 进行外部数据训练，还需保证输入数据为包含 strain 和 stress 列的 csv 或 xlsx 文件，并将项目源码路径 D:/ML_Constitutive_LSTM/src 添加至 MATLAB 工作路径中。
结果展示
运行main.m

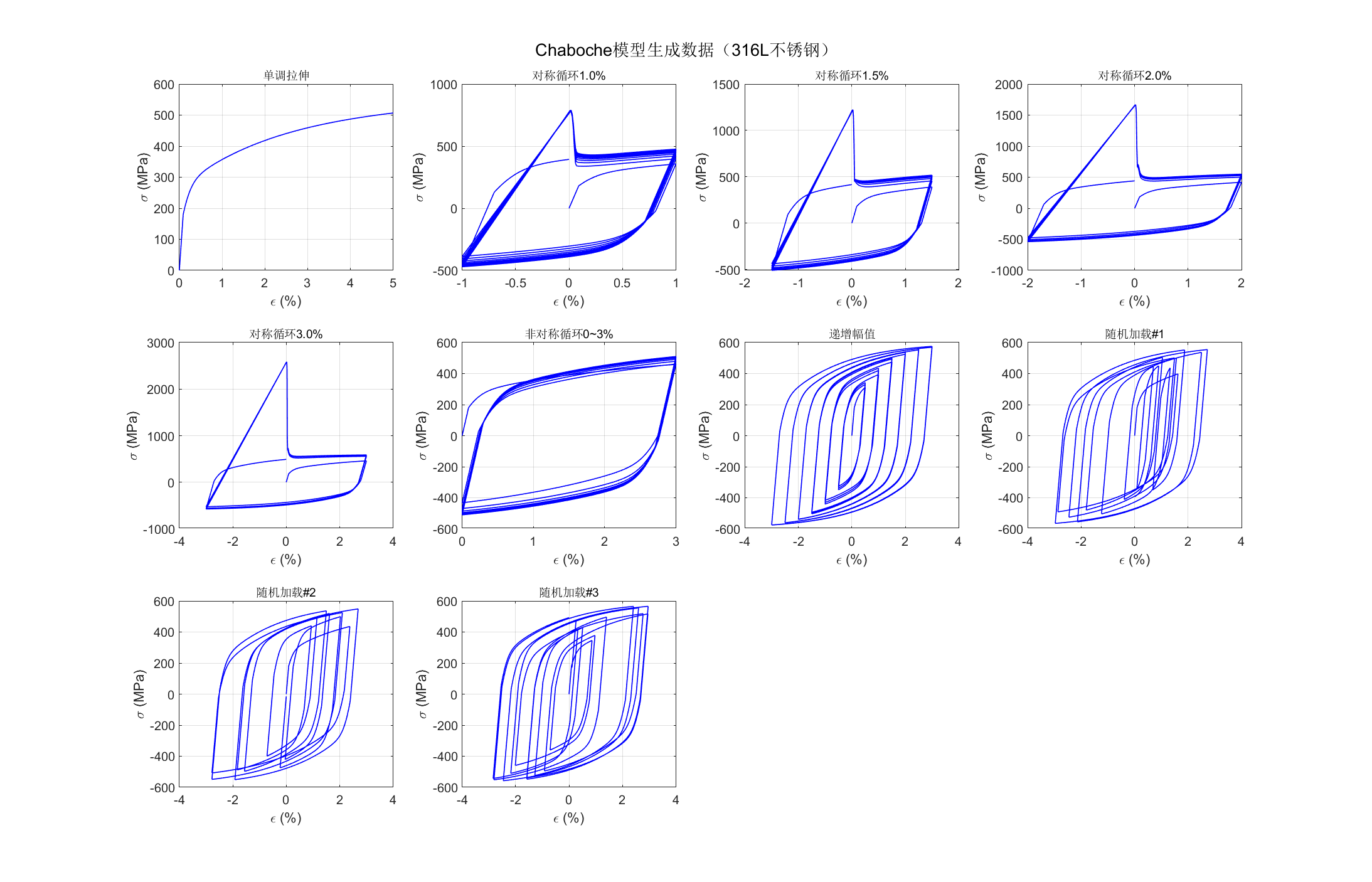

图1 Chaboche本构响应总览

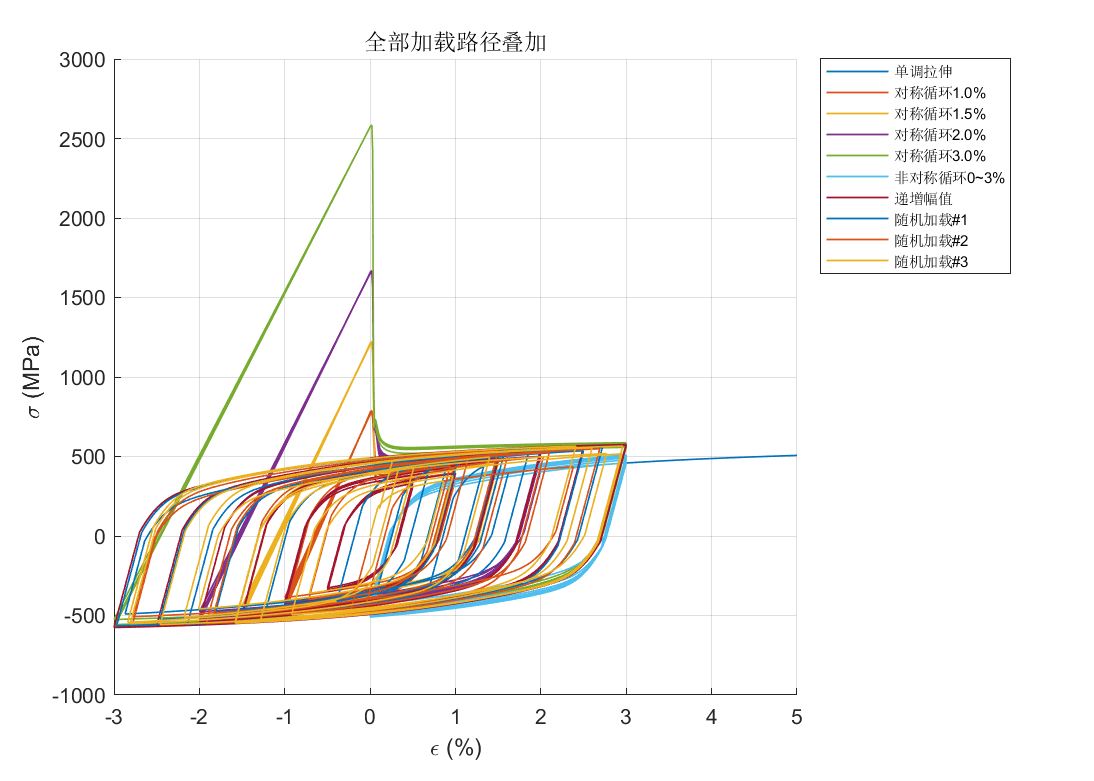

图2 Chaboche响应叠加对比

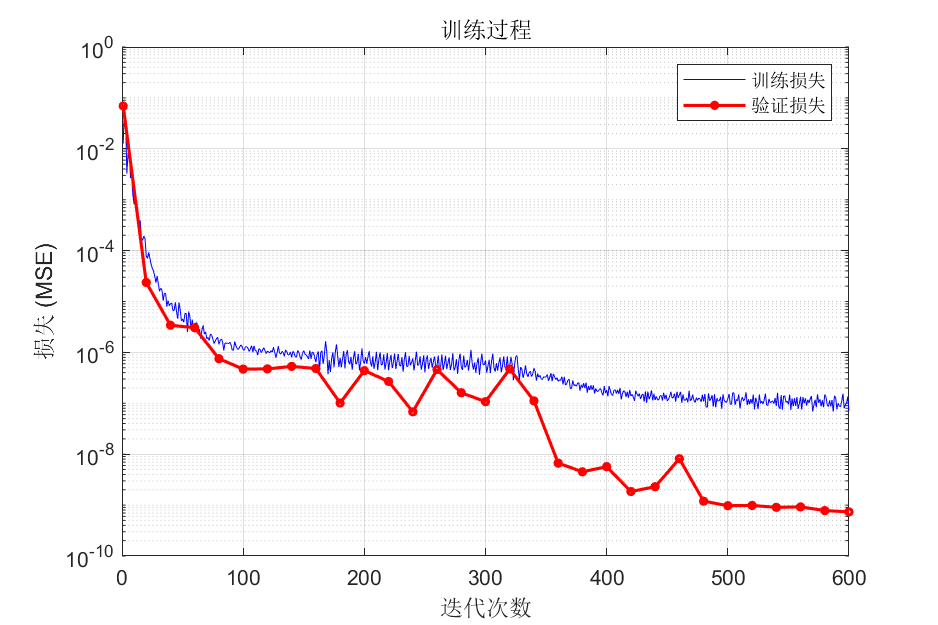

图3 模型训练损失曲线

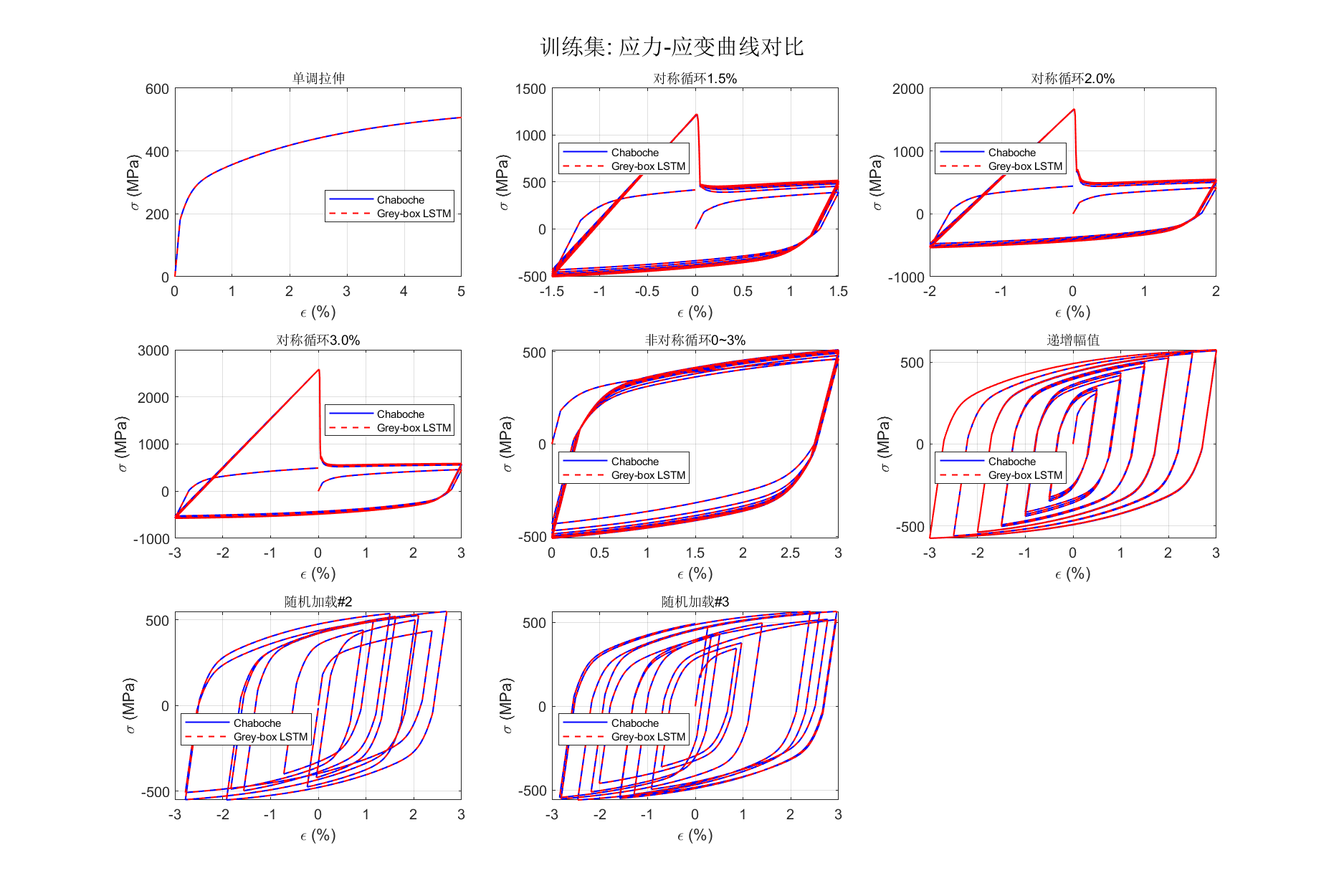

图4 训练集应力—应变对比

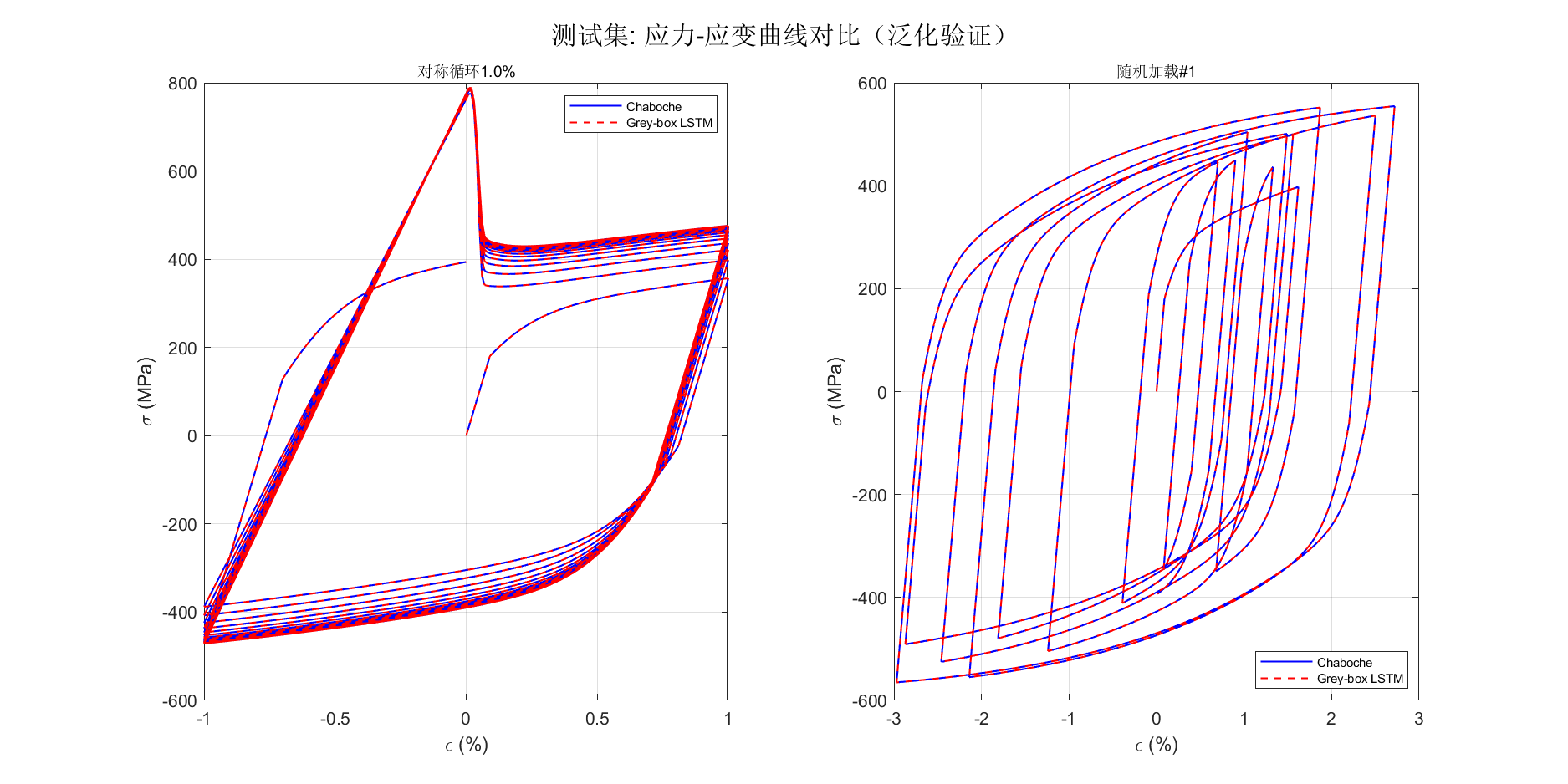

图5 测试集应力—应变对比

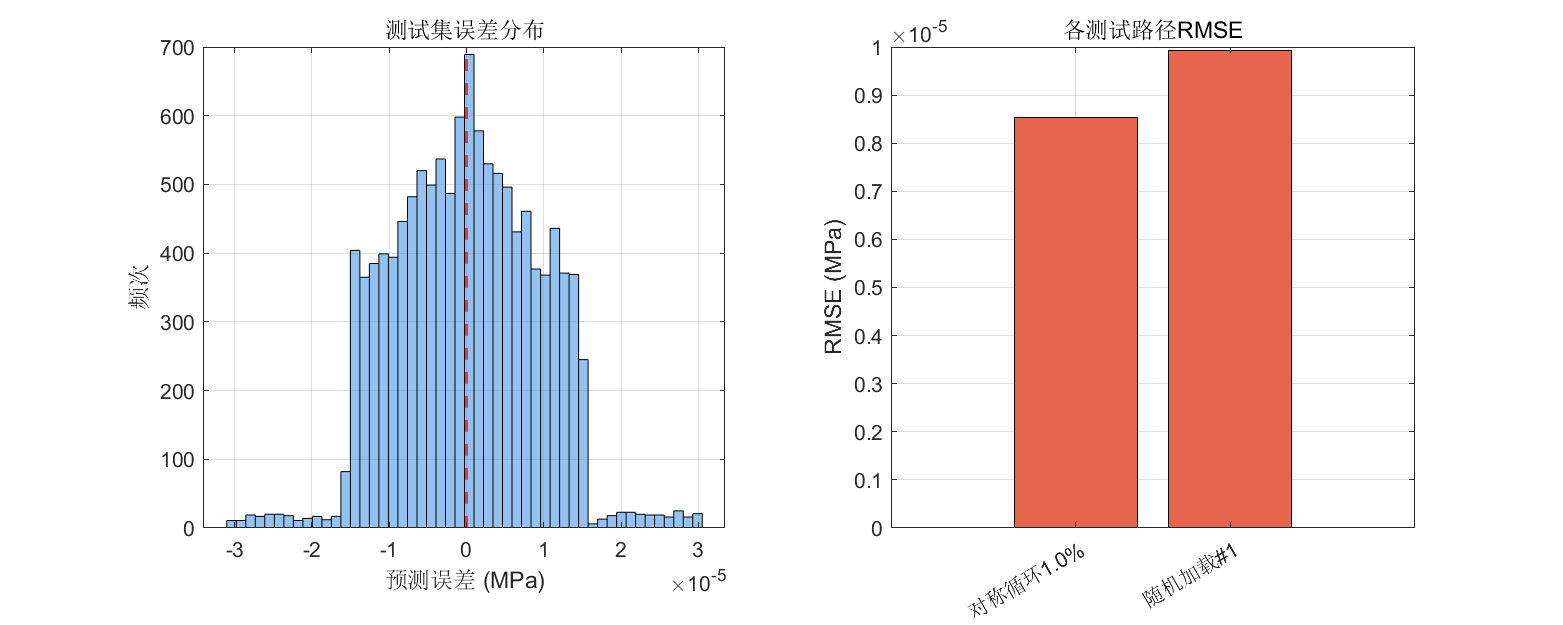

图6 预测误差分析

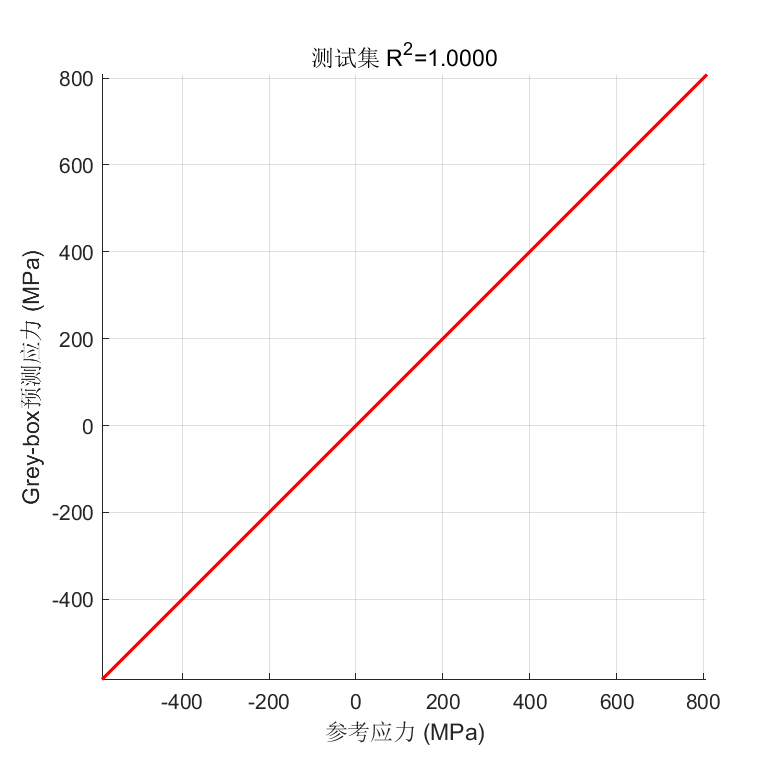

图7 预测值与真实值散点对比
说明：结果表明所构建的灰箱模型能够在合成数据条件下实现高精度重构，验证了模型架构与训练流程的正确性。
运行main_external(‘D:/ML_Constitutive_LSTM/data/literature_style_316L’, 0.8)

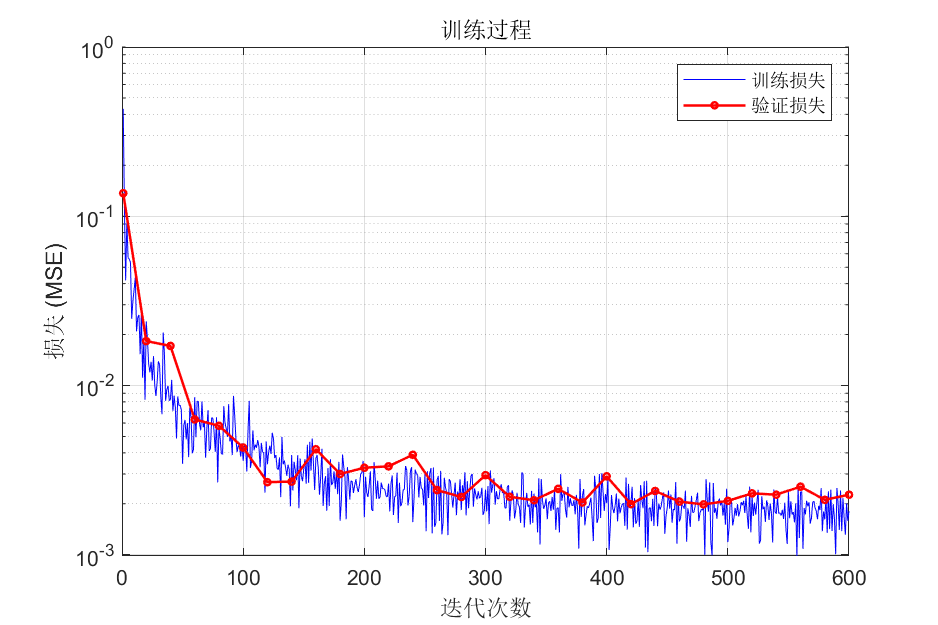

图8 模型训练损失曲线图

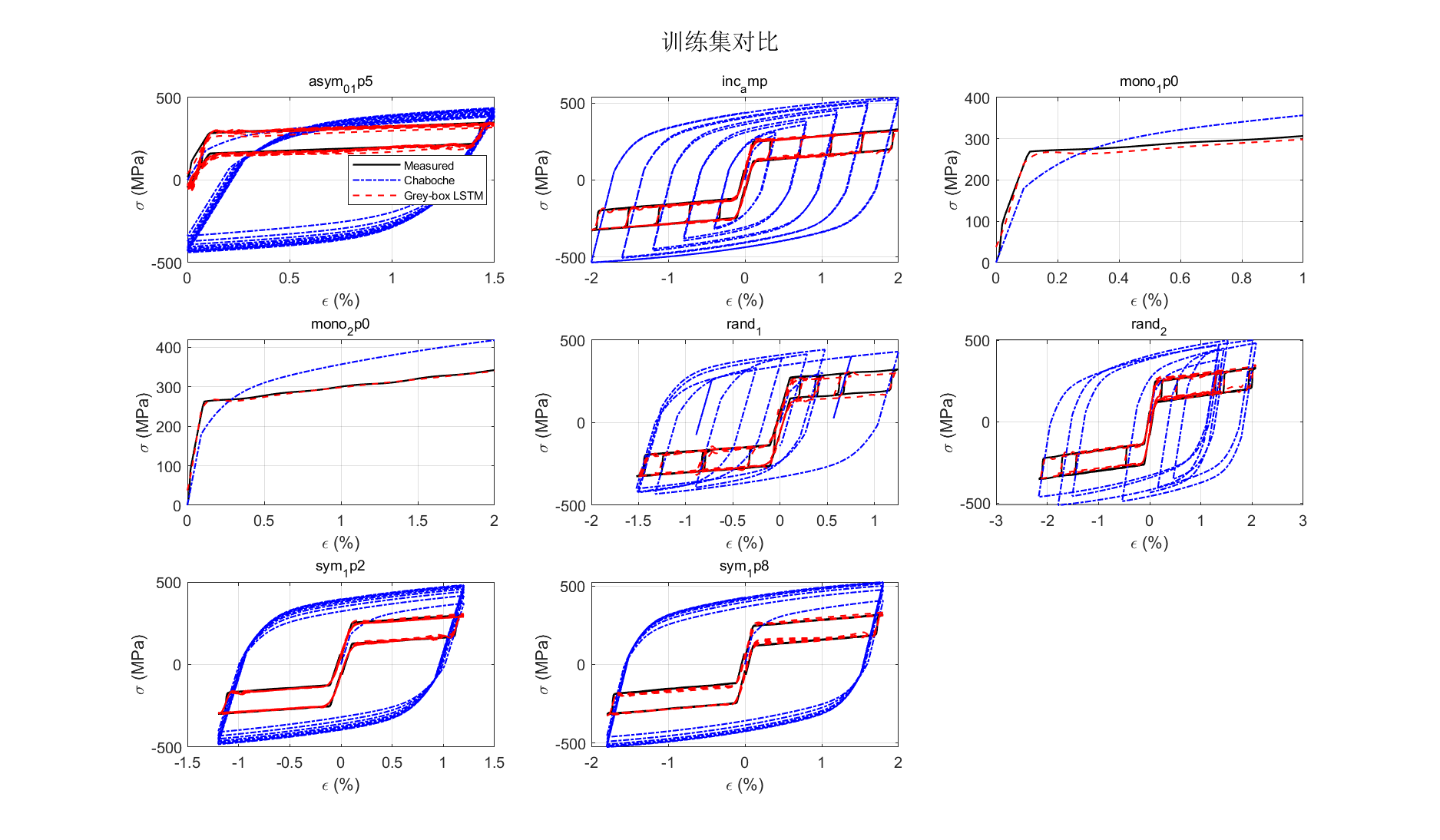

图9 训练集响应对比图

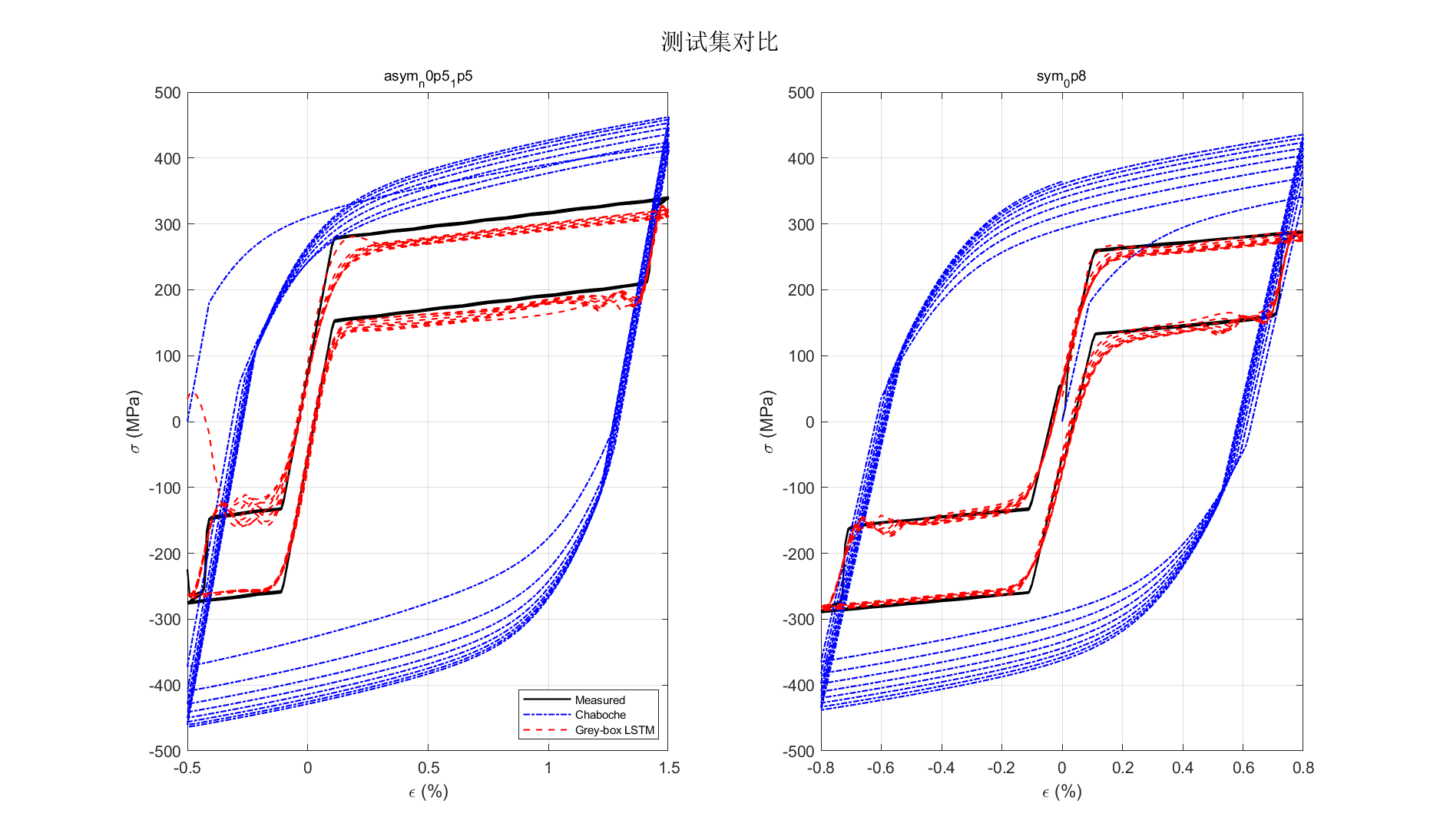

图10 测试集响应对比图

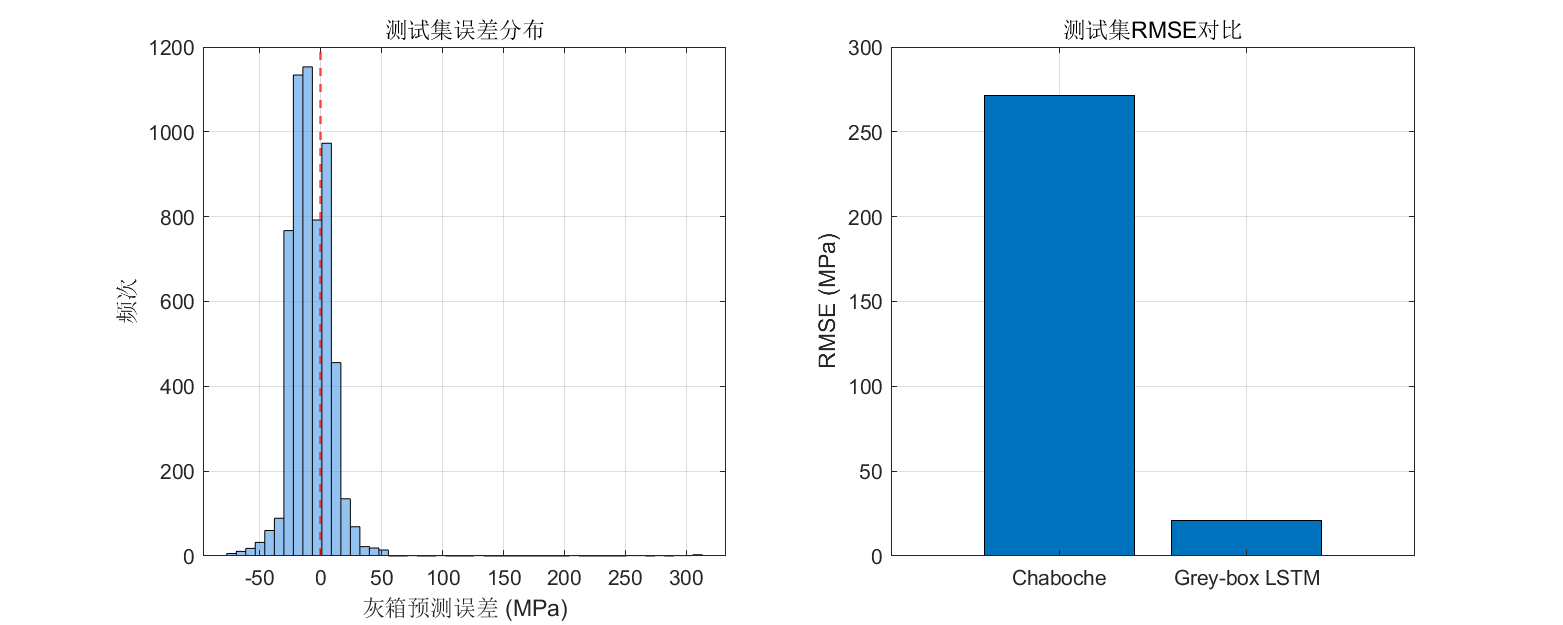

图11 测试集误差分析图

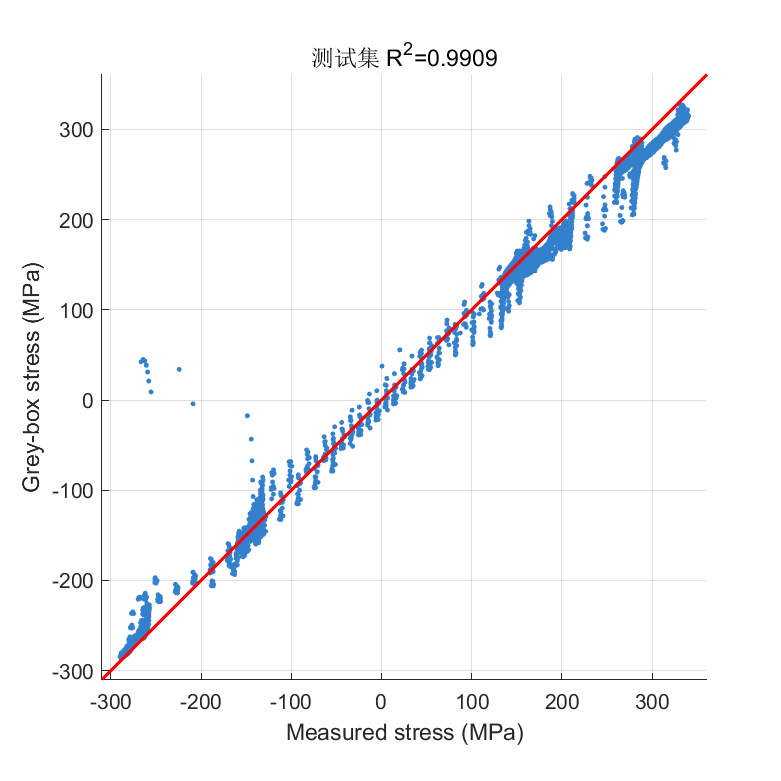

图12 预测值与真实值散点对比图
说明：结果表明相较于纯Chaboche模型，所提出的灰箱模型在外部代理数据集上显著提高了预测精度，能够有效补偿传统本构模型在复杂循环加载条件下的响应误差，表现出较强的非线性表征能力与路径泛化能力。
运行runNoiseTest.m

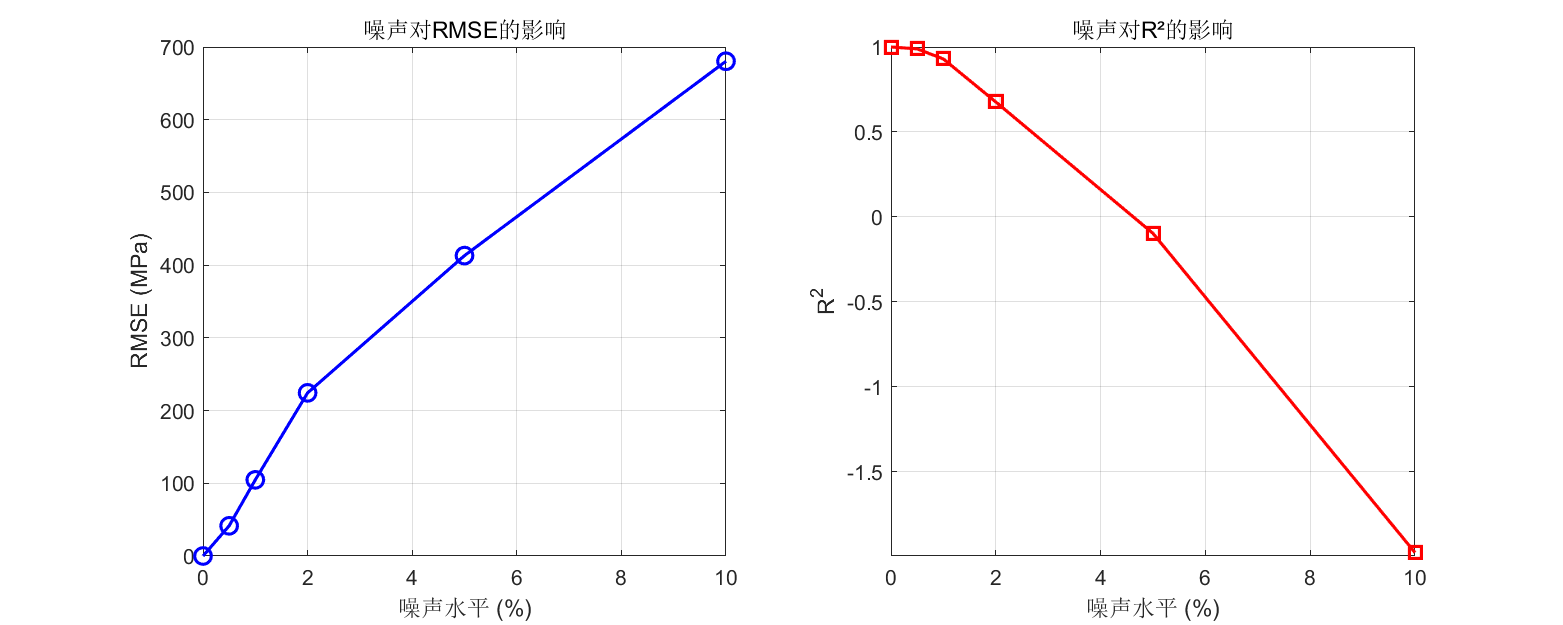

图13 噪声鲁棒性评价指标变化图

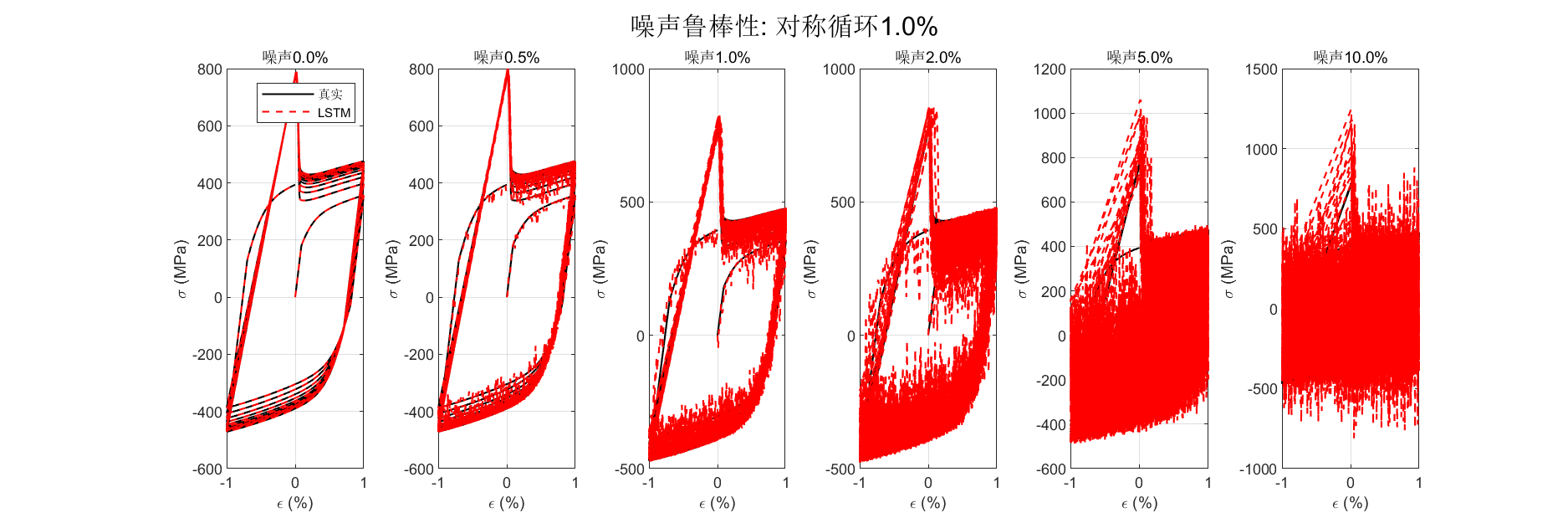

图14 噪声鲁棒性响应曲线对比图
说明：噪声鲁棒性测试结果表明，所构建的灰箱模型在低噪声条件下具有较好的稳定性，在0.5%和1.0%噪声水平下仍能保持较高的预测精度；但随着噪声水平进一步增大，模型误差快速累积，决定系数显著下降，表明当前模型对中高强度测量噪声较为敏感，其抗噪性能仍有进一步提升空间。
运行runFEMDemo.m

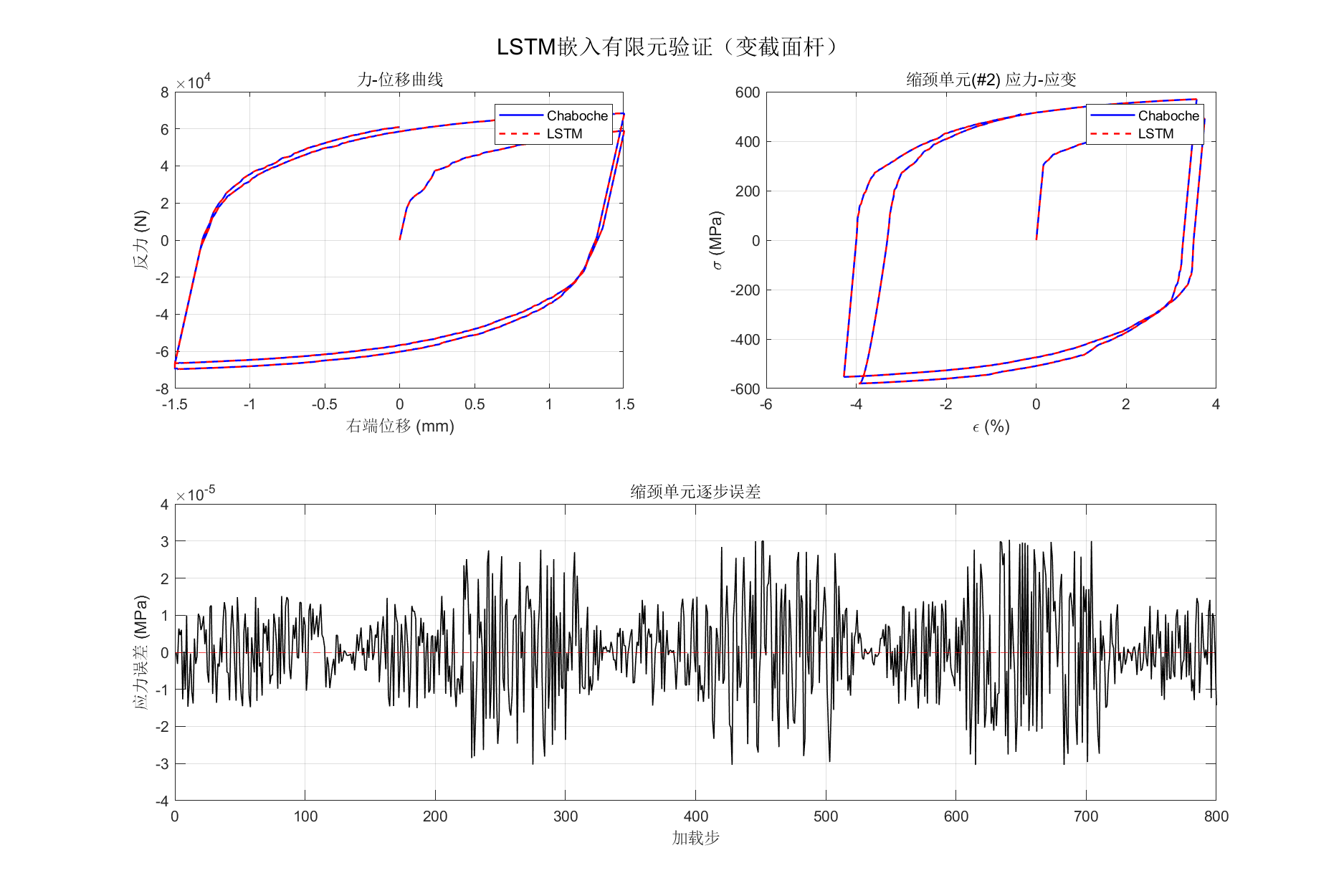

图15 有限元嵌入验证结果对比图
说明：有限元嵌入验证结果表明，灰箱模型在当前变截面杆算例中能够准确复现Chaboche本构的整体力学响应，反力相对RMSE为0.00%，说明所建立的灰箱本构模型在有限元框架中的调用流程正确，状态传递与应力重构过程稳定，具有良好的数值一致性。
结果点评
从现有结果来看，所构建的灰箱本构模型在方法上是有效的。首先，在合成数据条件下，模型能够以接近零误差重构物理基 线响应，说明“Chaboche物理主干 + LSTM残差学习”的整体架构设计正确，训练、评估与有限元嵌入流程之间具有较好一致性。在外部代理数据集上，灰箱模型相较于纯Chaboche模型表现出明显优势，测试集RMSE由271.34 MPa显著降低至20.67 MPa，R²由-0.5460提升至0.9910，表明数据驱动残差项能够有效补偿传统本构模型在复杂路径、滞回效应和非线性响应描述中的不足。 需要指出的是，当前外部数据仍属于代理数据，因此现阶段结论主要说明该方法具有良好的可行性和潜力，而其对真实材料循环塑性行为的实际适用性仍需通过真实实验数据进一步验证。
项目资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
