摘要：氢能作为清洁能源的重要载体，其高效制备技术是实现碳中和目标的关键。电化学水分解制氢技术中，析氧反应（OER）因其缓慢的四电子转移动力学过程成为限制整体效率的瓶颈。层状双金属氢氧化物（LDHs）因其独特的层状结构、丰富的活性位点和可调控的组分比例，在电催化析氧领域展现出巨大潜力。本研究采用溶剂热法制备了不同Ni/Co比例的NiCo-LDH材料，系统研究了金属组分比例对其电催化析氧性能的影响规律，旨在为高效OER催化剂的设计提供理论依据和实验支撑。
文档概述
本研究通过溶剂热法成功制备了三种不同Ni/Co比例（0.6:0.6、0.4:0.8、0.5:0.7）的NiCo-LDH催化剂，并采用线性扫描伏安法（LSV）、Tafel分析、电化学阻抗谱（EIS）、双电层电容测试和长时间稳定性测试等多种电化学表征手段，系统评价了材料的催化性能。实验结果表明，NiCo-LDH-2（Ni:Co = 0.4:0.8）表现出最优的电催化析氧性能：在10 mA/cm²电流密度下的过电位为355.76 mV，Tafel斜率为162.90 mV/dec，双电层电容（Cdl）达到22.59 mF/cm²，表明其具有最大的电化学活性表面积。电化学阻抗谱分析显示，NiCo-LDH-2的电荷转移电阻最小，有利于电子传输。此外，该材料在10小时的恒电流测试中保持了97.3%的电流密度，展现出优异的稳定性。
证实了Ni/Co比例对NiCo-LDH电催化析氧性能具有显著影响，当Ni:Co比例为0.4:0.8时，材料在催化活性、反应动力学、电化学活性表面积和长期稳定性等方面均达到最优。这一结果表明，适当提高Co含量有利于增强材料的电催化性能，可能与Co³⁺/Co⁴⁺氧化还原对在OER过程中的关键作用有关。本研究为溶剂热法制备高性能NiCo-LDH催化剂提供了优化方案，为开发低成本、高效率的电解水制氢技术奠定了基础。未来工作可进一步探索形貌调控、杂原子掺杂和复合材料构建等策略，以进一步提升NiCo-LDH材料的电催化性能。
统计信息

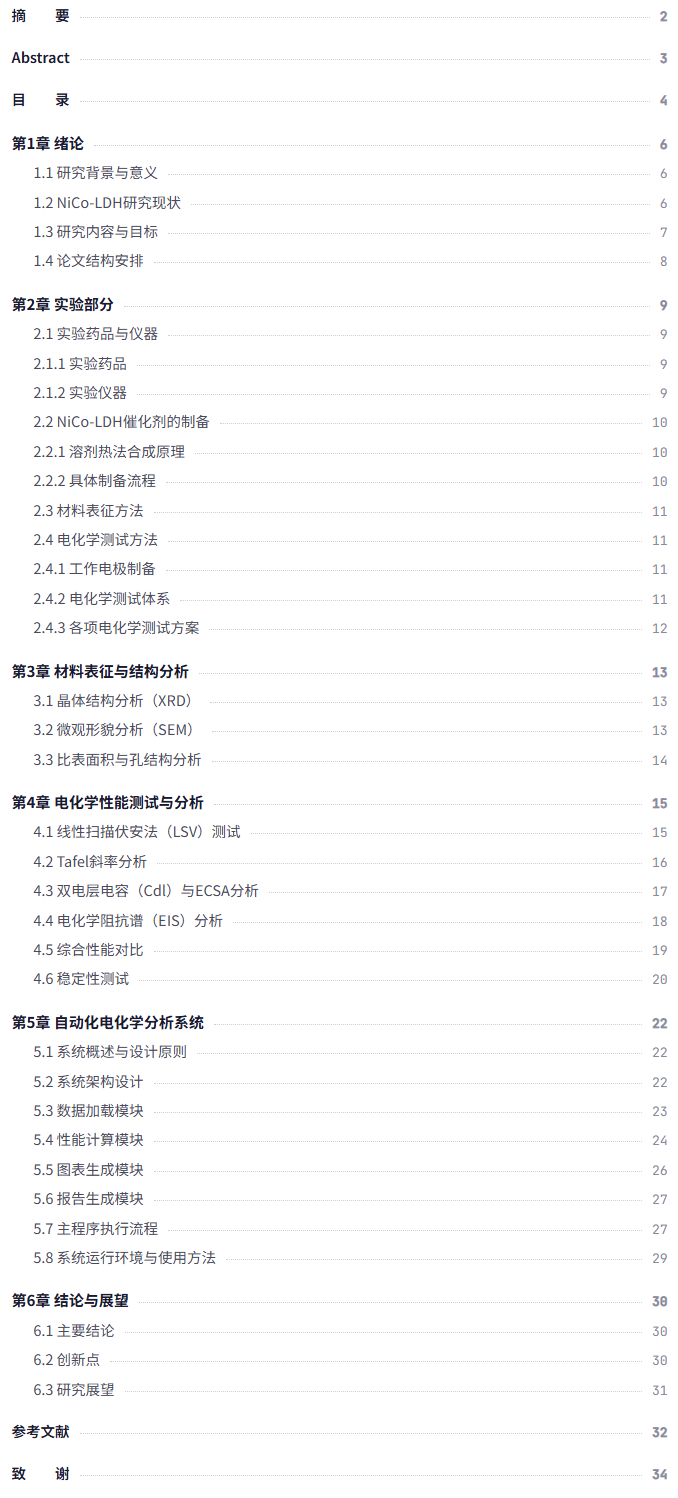

文档目录
配套项目
项目代码：溶剂热法制备NiCo-LDHs及其电催化析氧性能研究 需要另外购买。
作者信息
作者：Bob (张家梁)
文档编号：Doc-50
原创声明：本项目为原创作品
开源协议
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
评论(0)
