摘要：随着电子产品的广泛应用，芯片质量的检测在生产过程中起着至关重要的作用。传统的芯片缺陷检测方法通常依赖人工检查，存在效率低、误差大等问题。为了解决这一问题，本文提出了一种基于MATLAB平台的自动化芯片缺陷检测系统，旨在利用图像处理技术实现芯片缺陷的自动识别与分类。该系统包括图像采集、预处理、特征提取、缺陷检测与分类等模块。
作者信息
编号：MIP-6
大小：19M
作者：Bob(原创)
项目概述
随着集成电路技术的迅速发展，芯片质量的自动化检测成为电子制造领域中的一项重要任务。传统的人工检测方法不仅效率低下，而且容易受到人为因素的影响，难以满足现代化生产的高精度和高效率需求。为此，本文提出了一种基于MATLAB平台的自动化芯片缺陷检测系统，通过图像处理技术实现对芯片缺陷的精确识别与分类。
该系统采用灰度化处理消除彩色信息的干扰，并通过边缘检测（Sobel算子）与形态学运算（腐蚀、开运算和闭运算）对图像进行预处理和特征提取，以增强缺陷区域的显著性。利用区域分析方法，对图像中提取出的缺陷区域进行筛选和分类，特别是针对缺失引脚和表面刮痕等常见缺陷进行识别。
实验通过对多个不同类别的芯片图像进行检测与分析，验证了系统的有效性和准确性。结果表明，该系统能够稳定地检测出芯片缺陷，并具有较高的检测精度，表现出较传统人工检测方法更高的速度和准确率，能够为芯片制造过程中提供高效、自动化的质量控制手段。
本文的研究为集成电路芯片的自动化缺陷检测提供了一种有效的解决方案，具有较强的工程应用价值和推广潜力。
系统设计
本系统基于MATLAB平台，结合图像处理技术，通过灰度化、边缘检测和形态学操作等方法，实现了芯片缺陷的自动识别与分类，提供高效、准确的质量检测解决方案。

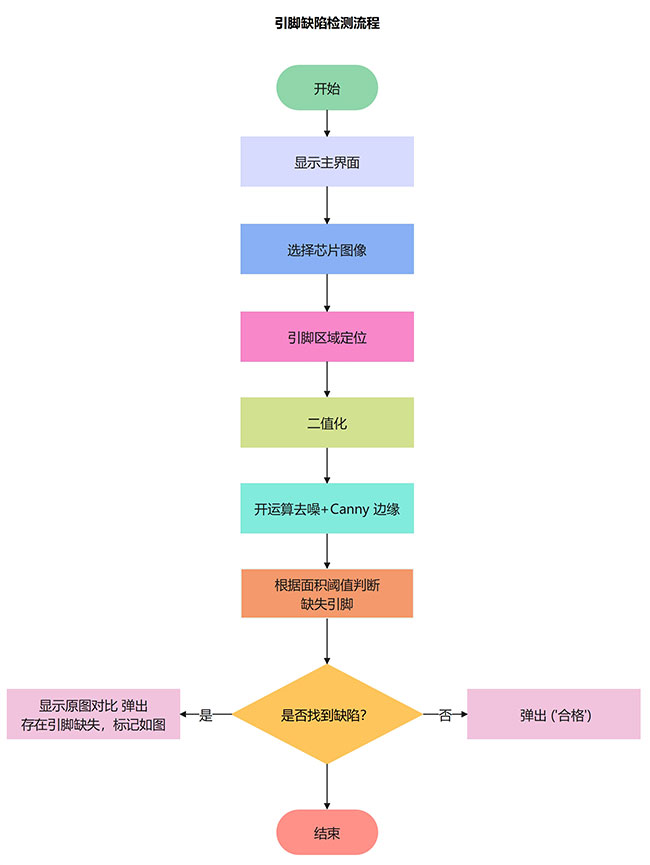

图1 引脚缺陷检测流程图

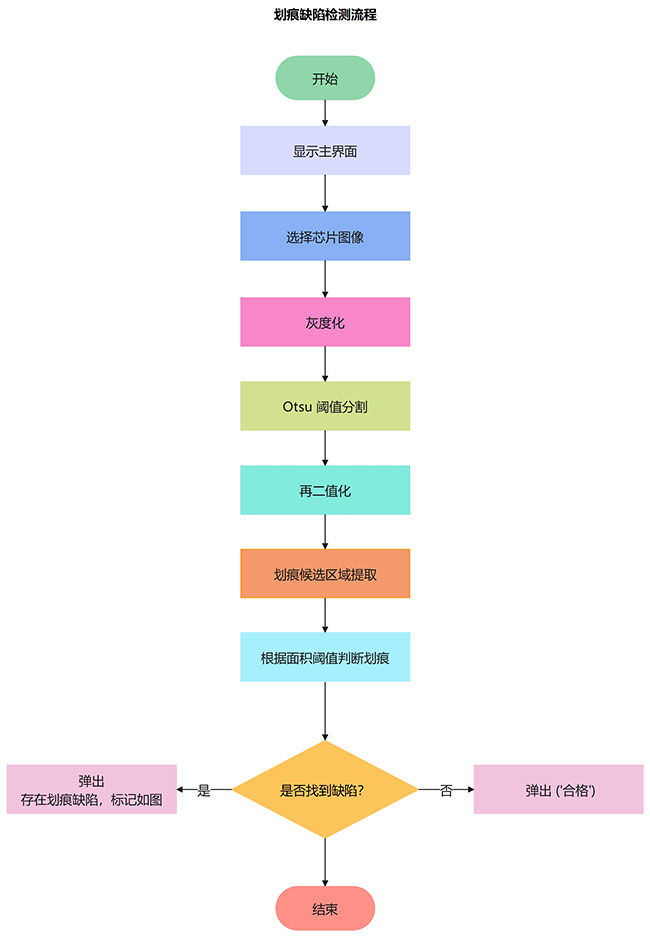

图2 划痕缺陷检测流程图
硬件配置
该系统硬件配置如上，如果您的电脑配置低于下述规格，运行速度可能会与本系统的存在差异，请注意。
表1 惠普(HP)暗影精灵10台式整机配置(系统硬件配置)
软件环境
对本实验所需的各类软件及工具的基本信息进行了清晰汇总。
表2 系统软件配置(真实运行环境)
运行展示
运行CHIP_main.m
图3 系统整体流程图

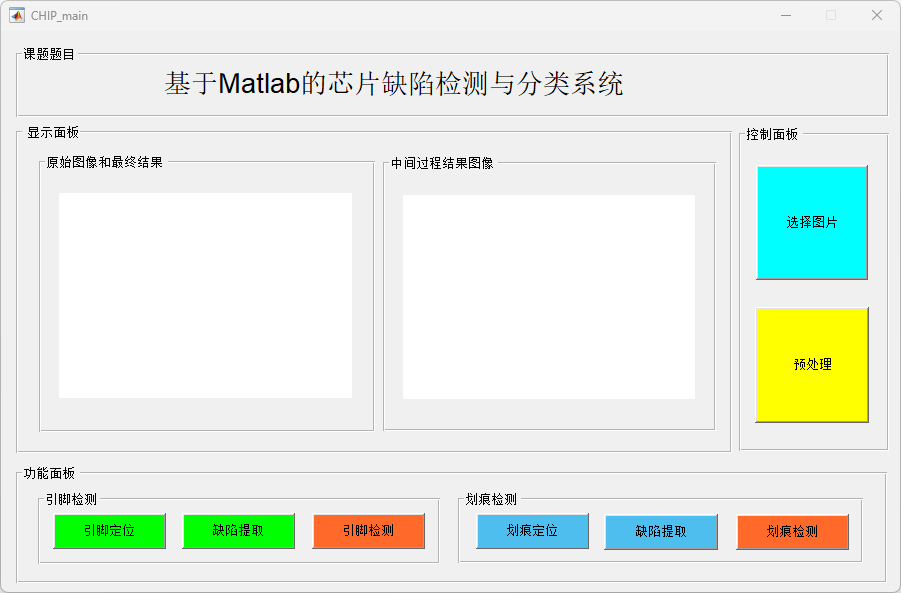

基于MATLAB 的芯片缺陷检测与分类系统的完整操作界面布局。

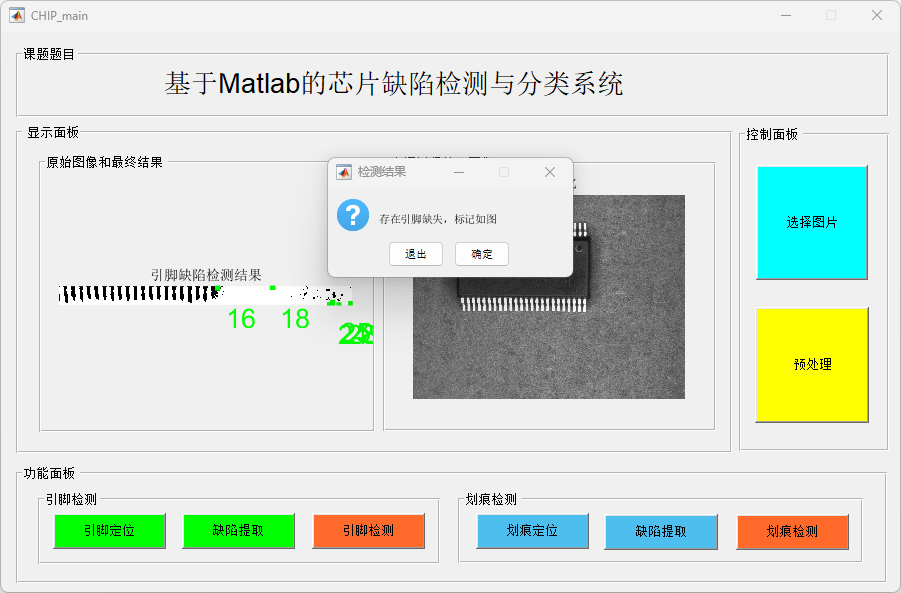

图4 引脚缺陷检测结果图
系统成功识别芯片引脚缺失位置，并在图中以标框形式进行可视化标记。

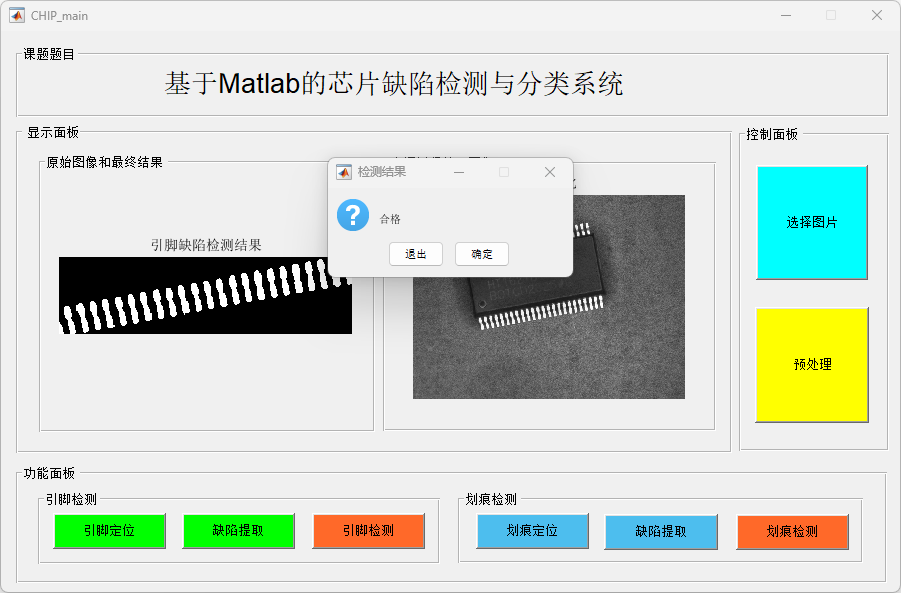

图5 芯片检测合格结果图
系统判定芯片不存在缺陷，并弹出“合格”提示框确认检测结果。

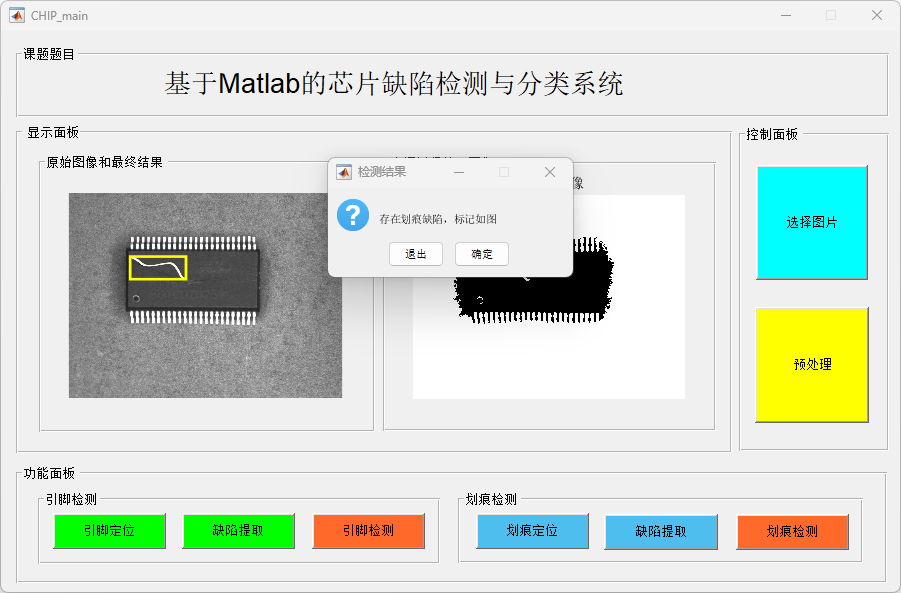

图6 划痕缺陷检测结果图
系统检测到芯片表面划痕，并将缺陷区域以黄色框标注显示。

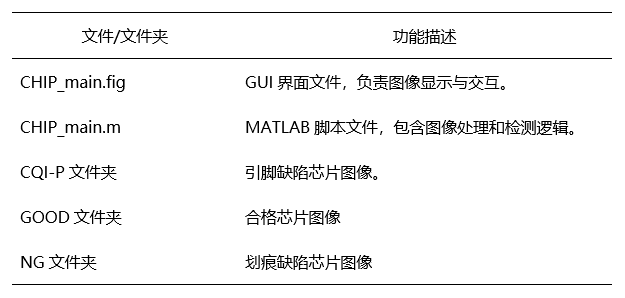

文件清单
本项目的文件清单如下所示：
