编号：B371
大小：14M
环境：Matlab2018
简介：基于Matlab模拟停车位管理系统(车牌识别+人脸定位)

一、 系统功能描述

本模拟停车位管理系统的功能是：系统对进入停车位的车辆进行车牌识别，将识别出来的车牌号显示出来；然后对车主进行人脸识别，框出车主照片的人脸部分作为车主信息的标记，记录在系统库中。车辆在库期间，系统使用者可以随意查看车辆与车主信息的获取过程及获取结果。而当车辆离开时，系统库将清除该车辆与车主的所有信息。

二、 系统功能实现原理及代码

（一）原理

本系统主要使用到的算法有车牌识别和人脸识别两部分。

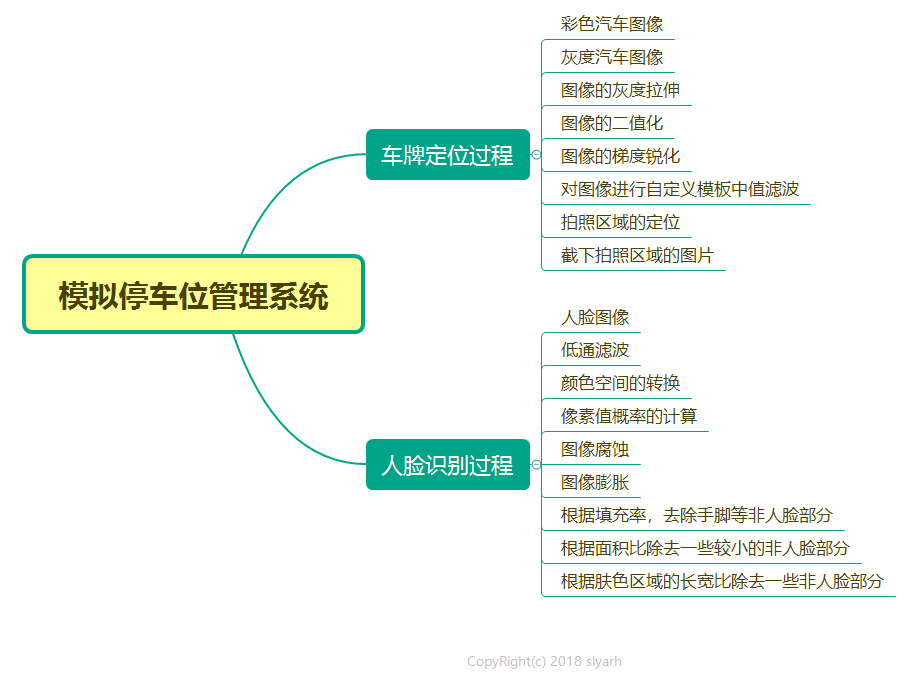

图2-1 实现原理图

（二）主要功能代码

①选择文件夹里的图片导入系统：

[filename pathname]=uigetfile({‘*.jpg’;’*.png’;’*.bmp’}, ‘正在拍摄入场的车辆~’);

I=imread([pathname ‘\’ filename]); %读取原图

handles.I=I; %把原图存储在句柄

guidata(hObject, handles); %刷新

②图像灰度化：

I1=rgb2gray(I);

③图像边缘检测：

I2=edge(I1,’roberts’,0.18,’both’);

④图像腐蚀/图像膨胀：

se=eye(2); %单位矩阵

[m,n]=size(d); %返回信息矩阵

if bwarea(d)/m/n>=0.365 %计算二值图像中对象的总面积与整个面积的比是否大于0.365

d=imerode(d,se); %如果大于0.365则进行腐蚀

elseif bwarea(d)/m/n<=0.235 %计算二值图像中对象的总面积与整个面积的比值是否小于0.235 d=imdilate(d,se); %如果小于则实现膨胀操作 end ⑤车牌定位（由于此处代码篇幅较长，故仅截取一部分）： %Y方向的车牌区域确定 %temp为向量yellow_y的元素中的最大值，MaxY为该值得索引 PY1=MaxY; while((Blue_y(PY1,1)>=5)&&(PY1>1))

PY1=PY1-1;

end

%……(略去中间大同小异的部分)

PX1=PX1-1; %对车牌区域的矫正

PX2=PX2+1;

dw=I(PY1:PY2-8,PX1:PX2,:);

⑥图像二值化：

g_max=double(max(max(b)));

g_min=double(min(min(b)));

T=round(g_max-(g_max-g_min)/3); %T为二值化的阈值

[m,n]=size(b);

d=(double(b)>=T); %二值图像

⑦均值滤波：

h=fspecial(‘average’,3); %建立预定义的滤波算子，average为均值滤波，模板尺寸为3*3

d=im2bw(round(filter2(h,d))); %使用指定的滤波器进行均值滤波

⑧图像灰度化直方图：

imhist(pic_show);

⑨车主照标记：

[L, num] = bwlabel(BW, 8); %区域标记

stats = regionprops(L, ‘BoundingBox’); %得到包围矩形框

Bd = cat(1, stats.BoundingBox);

[s1, s2] = size(Bd);

mx = 0;

for k = 1:s1

p = Bd(k, 3)*Bd(k, 4); %宽*高

if p>mx && (Bd(k, 3)/Bd(k, 4))<1.8 %如果满足面积块大，而且宽/高<1.8 mx = p; j = k; end end axes(handles.axes10);imshow(Img);%hold on; rectangle('Position', Bd(j, :), ... 'EdgeColor', 'w', 'LineWidth', 1); %框出车主人脸部分

运行展示

运行结果与分析

（一）开始界面

①运行程序时弹出欢迎图片，持续时间为3秒。

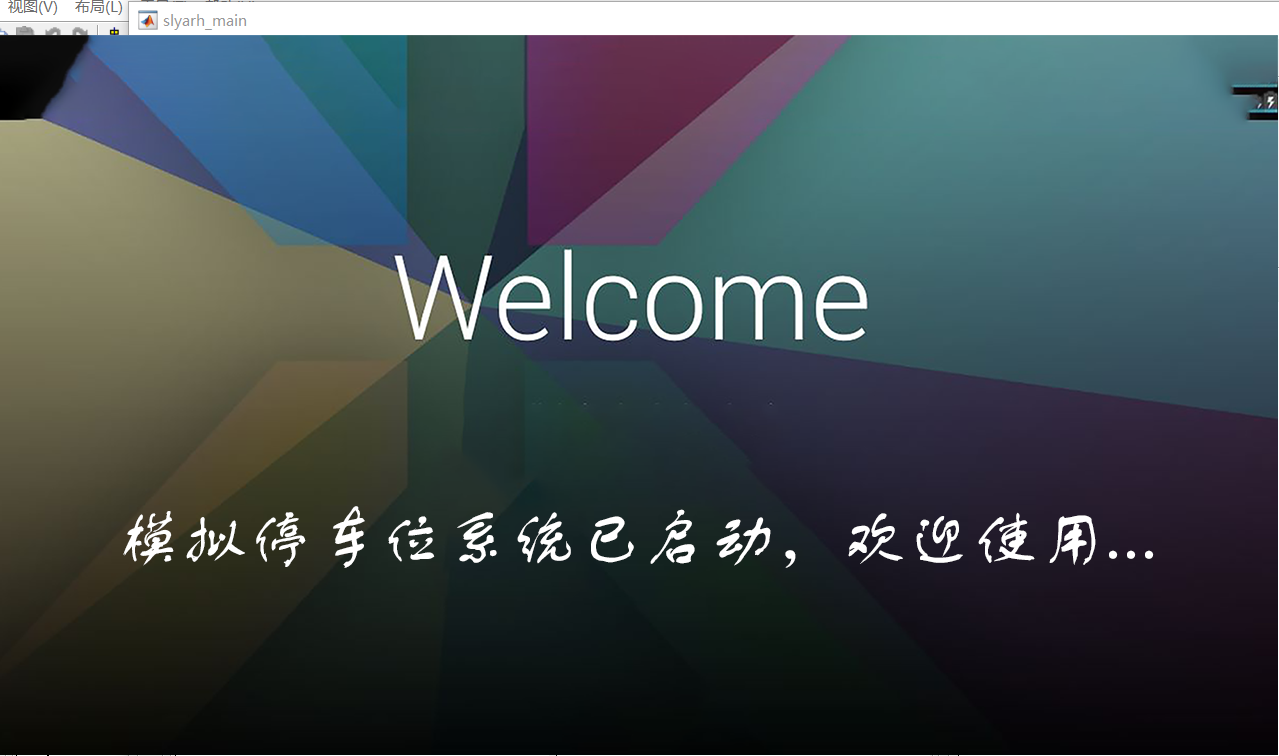

图3-1-1 启动时的欢迎图片

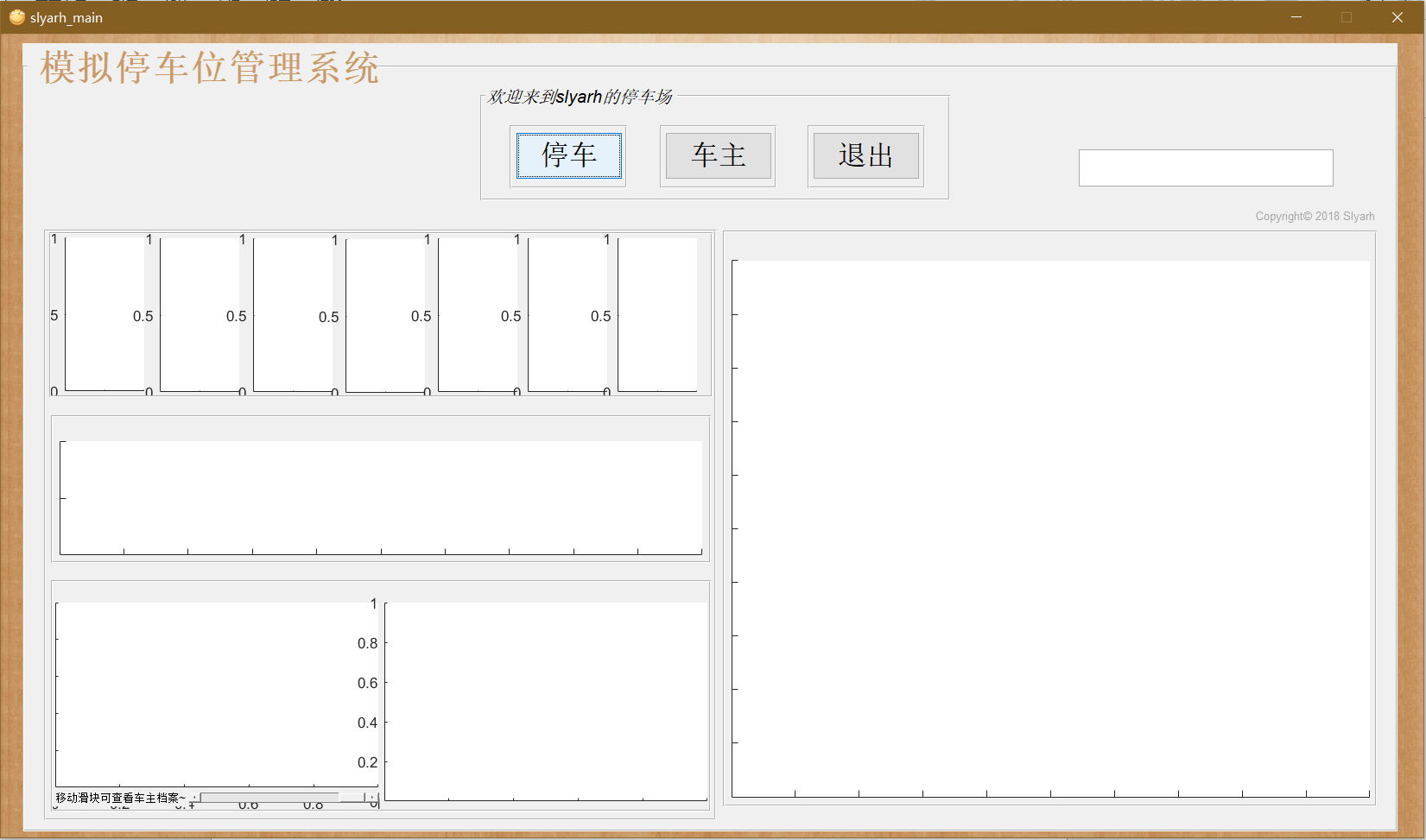

②待机情况下仅显示如图的组件。

图3-1-2 UI界面

（二）车牌识别

①点击“停车”按钮，选择车辆。

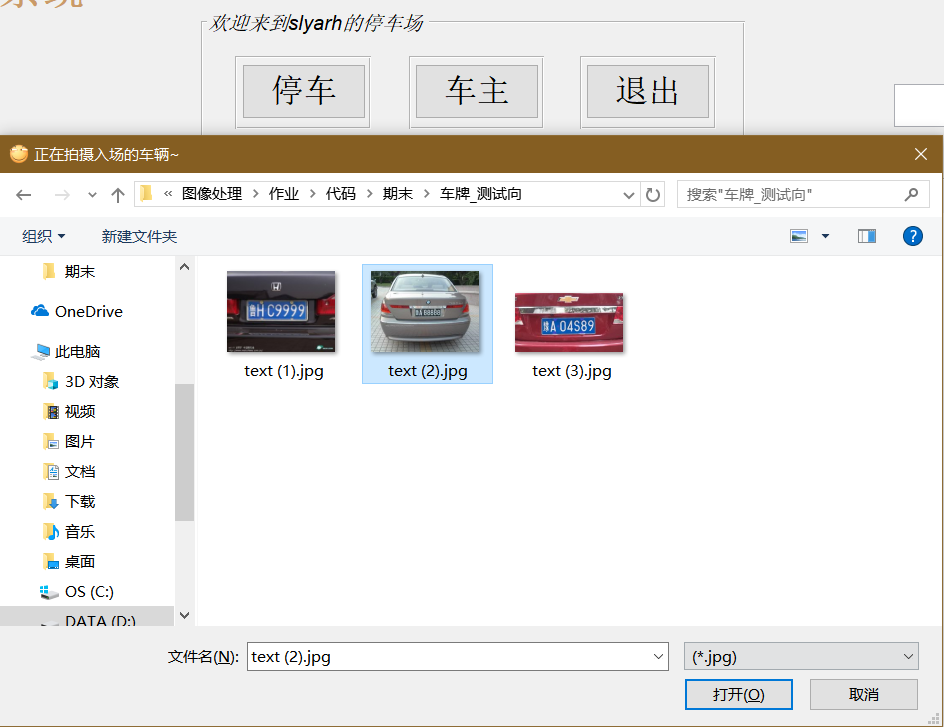

图3-2-1 选择停放的车辆

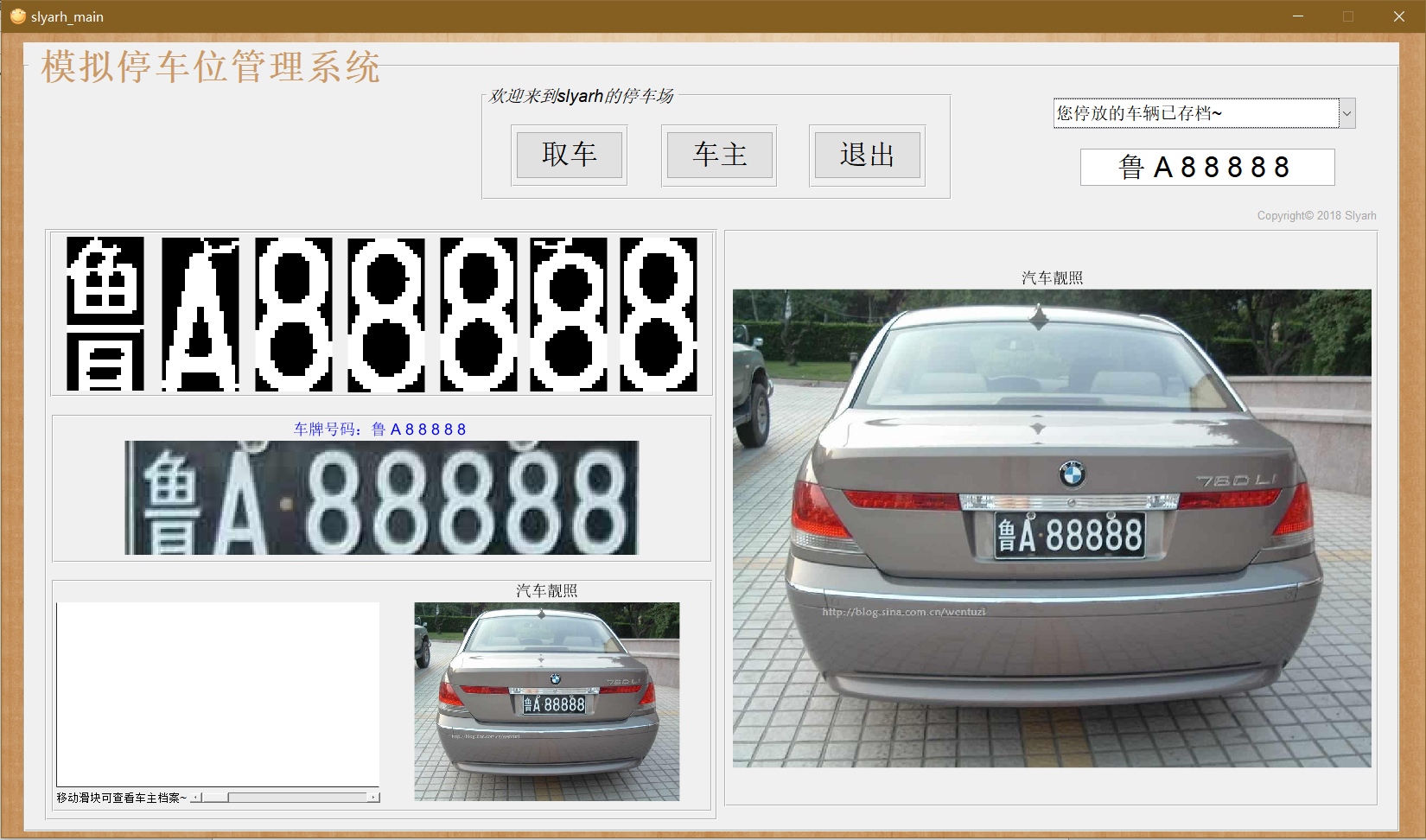

②车牌成功识别并记录，“停车”按钮转为“取车”按钮，出现下拉框。

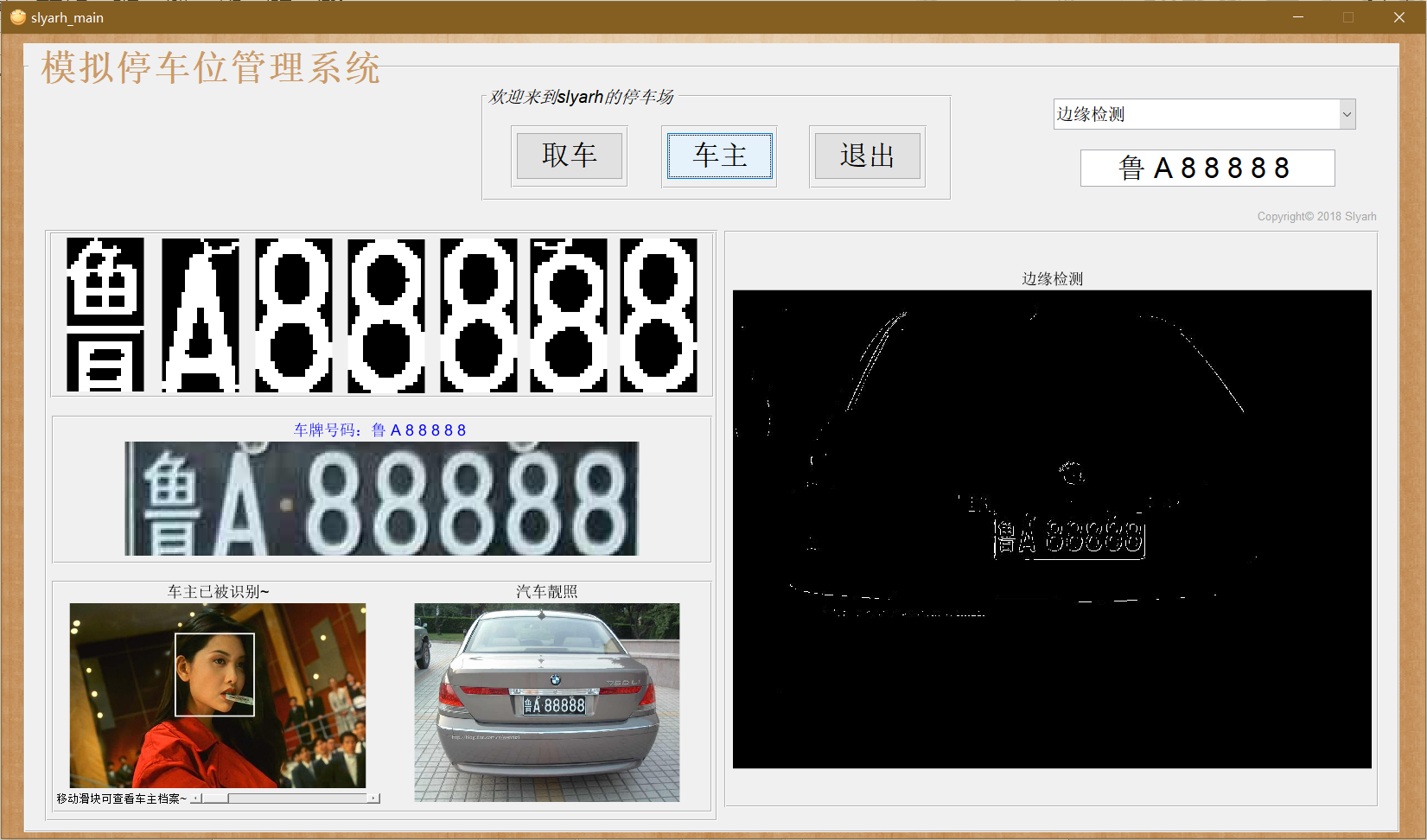

图3-2-2 车牌成功识别并记录

③下拉框内容如图3-2-3所示。

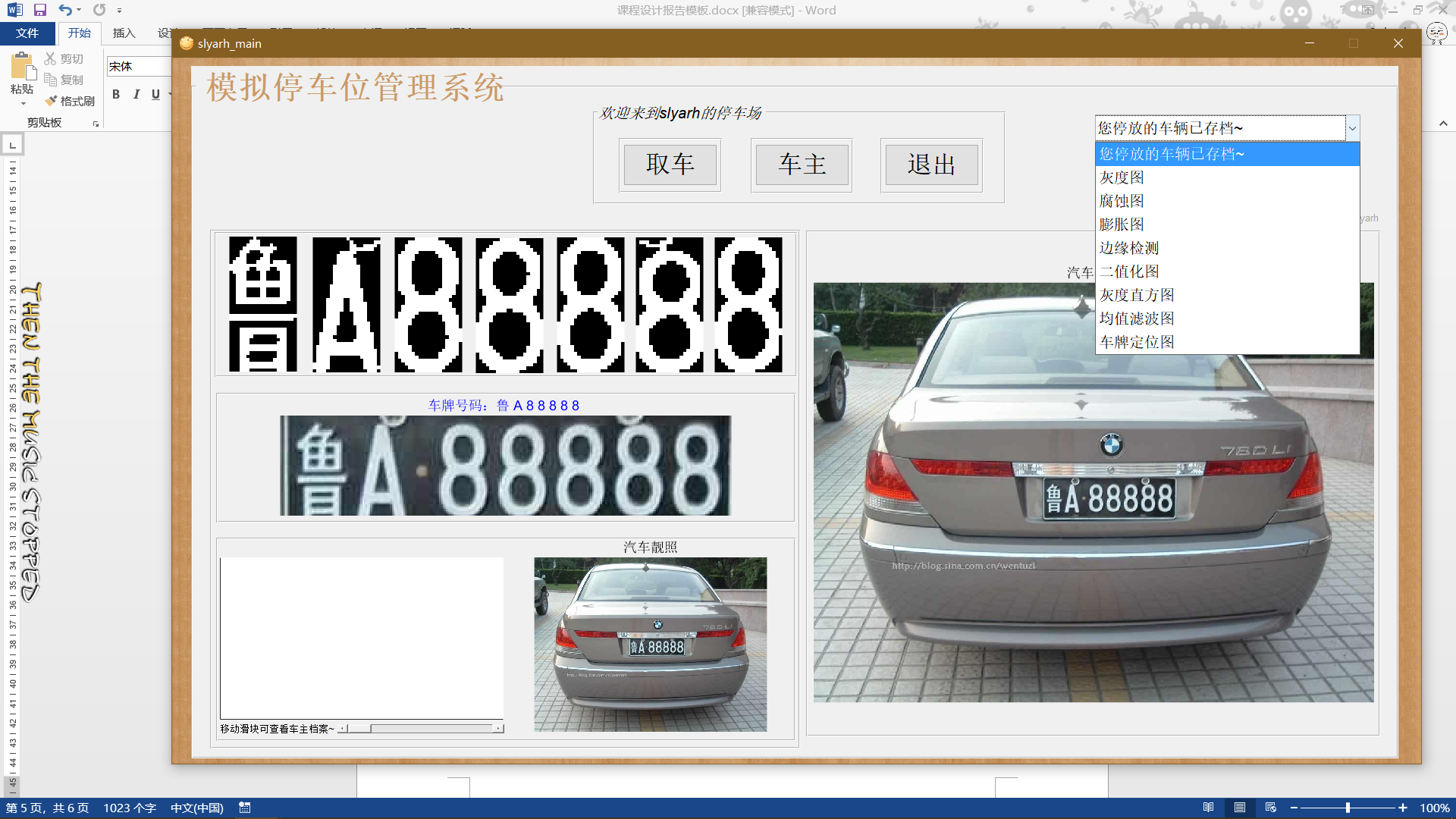

图3-2-3 下拉框内容

④篇幅所限，这里仅选择边缘检测查看效果，如图3-2-4所示。

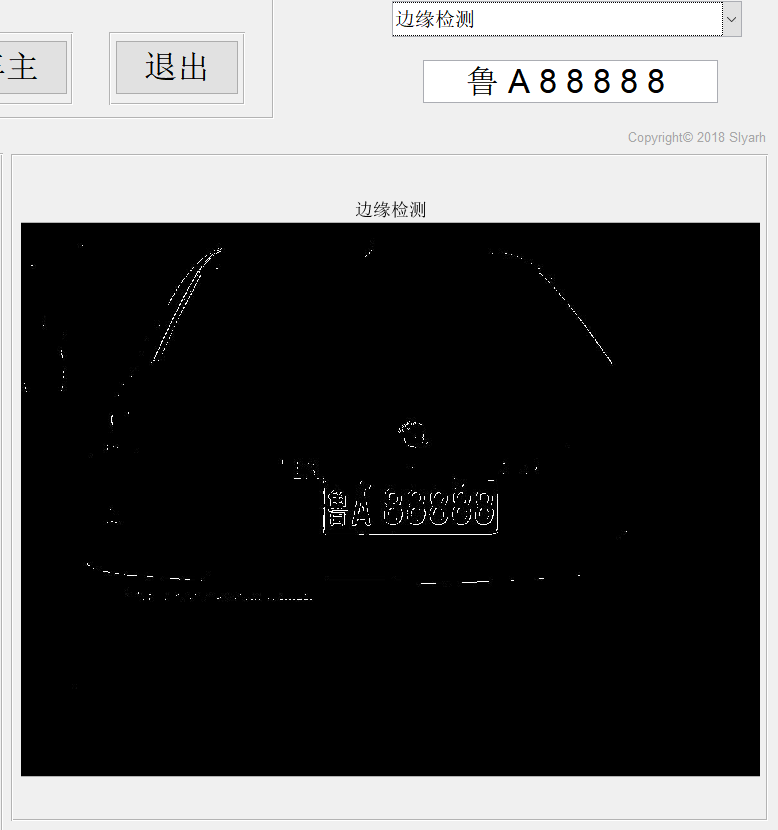

图3-2-4 边缘检测

（三）人脸识别

①点击“车主”按钮，选择车主照片。

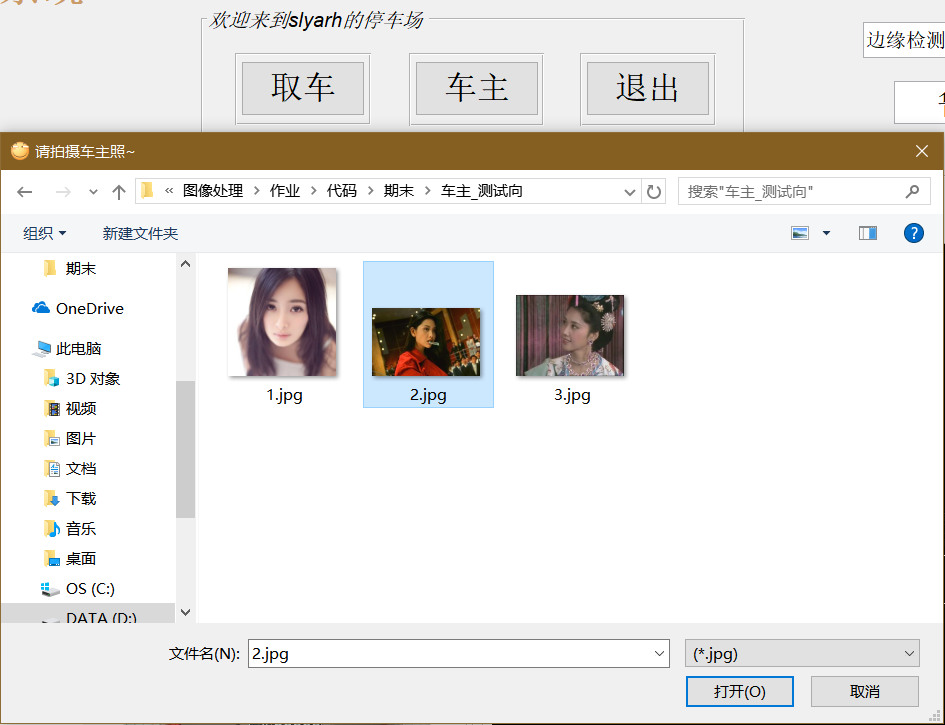

图3-3-1 车主选择

②车主成功识别并以方框标出。

图3-3-2 车主识别

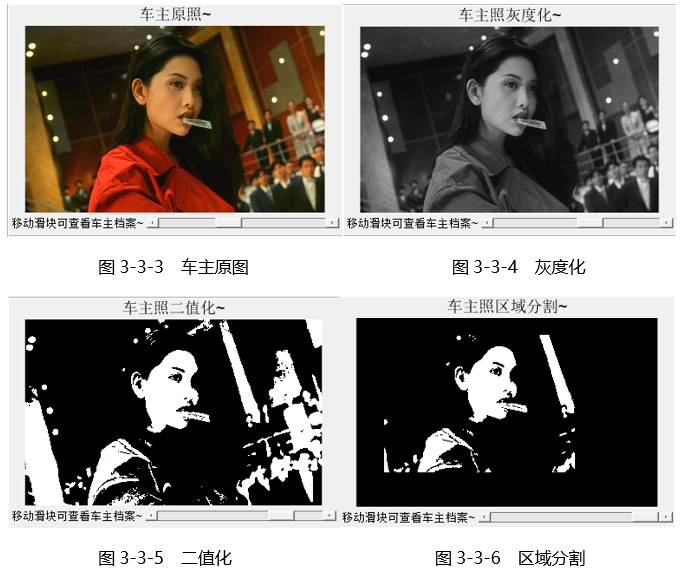

③移动滑块，可查看车主照片识别过程，如图3-3-3 ~ 图3-3-6所示。

（四）取车 & 退出系统

①点击“取车”按钮，车主及车辆的所有记录信息被销毁，下拉框隐藏，“取车”按钮转为“停车”。

图3-4-1 取车

②点击“退出”按钮，关闭程序。

配套文件

我们提供完整项目文件清单如下：
文件目录
├ 1.项目源码
├ 2.运行截图
└ 3.演示视频
